Tagged 和 untagged詳解

潤滿無線在給客戶實施無線覆蓋項目過程中,越來越多客戶需要在實施好的無線ap網絡覆蓋和最安全的網絡環境,現在在這里為大家介紹以下兩種端口模式。

在介紹 tagged 與 untagged 前，先說明一下 untagged、tagged、access以及 trunk 之間的區別：

1、access、trunk 表示某個物理端口的狀態；

2、tagged、untagged 表示某個 vlan 在具體某個物理端口上的狀態；

3、一個物理端口只能有一個狀態，所以一個物理端口要么是 access 端口，要么是trunk端口；

4、一個 vlan 在具體某個物理端口上只能有一個狀態，要么是 untagged，要么是 tagged；所以一個 vlan 可以存在于多個物理端口上，但在每個端口上只能有一個狀態；

5、一個物理端口可以承載多個 vlan 數據，但一個物理端口只能有一個 vlan 狀態是 untagged；顯然，access、trunk 描述的主體是物理端口，而 untagged、tagged 描述的主體是 vlan，這就是兩者之間最大的區別，也是最容易混淆的地方；如果大家明白了這些區別，那么下面的內容就很容易理解了。

Acess 端口

1、收到一個報文,判斷是否有 VLAN 信息：如果沒有則打上端口的 PVID，并進行交換轉發；

2、報文含VLAN標簽，與端口PVID相符，則將報文的VLAN信息剝離，直接發送出去，否則丟棄；

3、access 端口就是某一個 vlan 的 untagged 端口；

trunk 端口

1、收到一個報文，如果沒有 VLAN 信息，則打上端口的 PVID，并進行交換轉發；

2、收到一個報文，如果有 VLAN 信息，比較 VLAN 信息與端口 PVID 是否相符，如果相符則去掉 vlan 信息（tag 頭），轉發，如果不相符則對比 vlan 信息與端口允許通過 VLAN 信息是否相符，如果相符直接發送，如果不相符則丟棄；

3、trunk 端口就是某一個 vlan 的 untagged 端口，其他所有 vlan 的 tagged 端口；

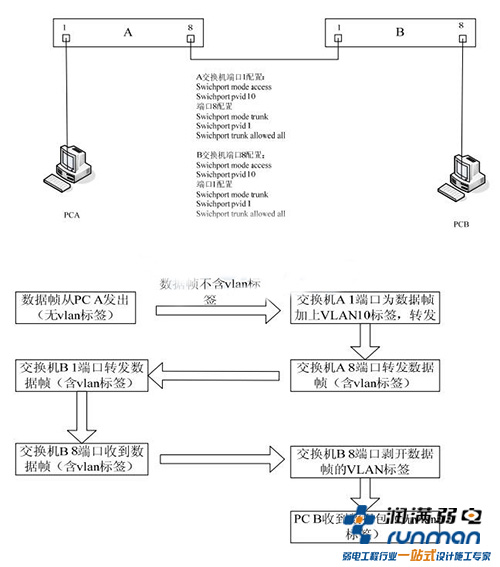

例：192.168.1.1 發送一個數據包到 192.168.1.2 的大概過程:

Tag 為 IEEE802.1Q 協議定義的 VLAN 的標記在數據幀中的標示；

ACCESS 端口，TRUNK 端口是廠家對某一種端口的叫法，并非 IEEE802.1Q 協議的

標準定義；

這個數據交換的過程比較復雜，如果想解釋的話，首先要了解一下幾個

IEEE802.1Q 協議的定理：

1、所謂的 Untagged Port 和 tagged Port不是講述物理端口的狀態，而是講訴

物理端口所擁有的某一個 VID 的狀態（如：端口 1untagged vlan10，tagged

vlan20、tagged vlan30，表示 vlan20、vlan30 的數據幀通過此端口時必須有

tagged 頭，也就是 vlan 信息，無論是收還是發），所以一個物理端口可以在某

一個 VID 上是 Untagged Port，在多個 VID 上是 tagged Port；

2、一個物理端口只能擁有一個 PVID，當一個物理端口擁有了一個 PVID 的時候，

在這個 VID 上，這個物理端口必定是 Untagged Port；

3、PVID 的作用只是在交換機從外部接受到 Untagged 數據幀的時候給數據幀添

加 TAG 標記用的，在交換機內部轉發數據的時候 PVID 不起任何作用；

4、擁有和 TAG 標記一致的 VID 的物理端口，不論是否在這個 VID 上是 Untagged

Port 或者 tagged Port，都可以接受來自交換機內部的標記了這個 TAG 標記的

tagged 數據幀；

5、擁有和 TAG 標記一致的 VID 的物理端口，只有在這個 VID 上是 tagged Port，

才可以接受來自交換機外部的標記了這個 TAG 標記的 tagged 數據幀；

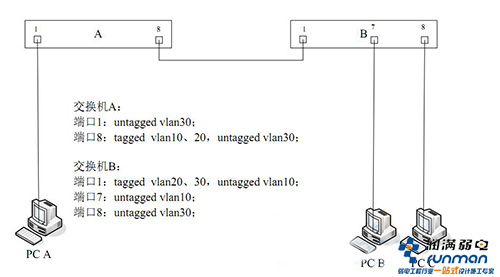

在理解了以上的描述之后，我們?cè)倏匆粋€(gè)例子：

一個數據包從 PC A 發出經過交換機后能夠到達交換機 B 上的哪一臺 PC 機；

1、PC A 發出的數據幀傳送至交換機 A 端口 1，端口 1untagged vlan30，所以數

據幀會被打上 vlan30 標簽；

2、交換機 A 會把這個數據幀轉發到所有含 VID 為 30 的端口；

3、端口 8 untagged vlan30，所以端口 8 收到這個數據幀后，會剝離 vlan30 的tag 頭，轉發出去；

4、交換機 B 1 端口收到這個沒有 tag 頭數據幀后，會將這個數據幀打上 vlan10的 tag 頭，轉發給所有含 VID10 的端口；

5、交換機 B 7 端口會收到這個數據幀，剝離 tag 頭后，轉發給 PC B；所以 PC A 只能和 PC B 通信，無法和 PC C 通信。
