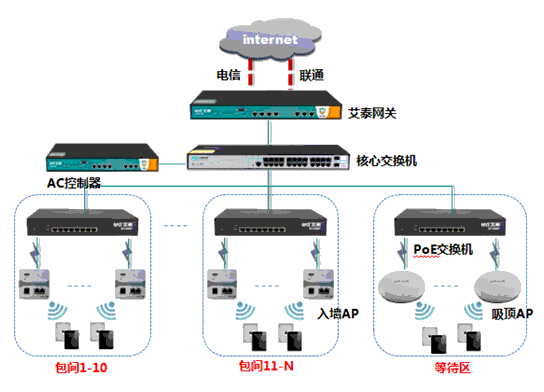

拓撲圖：
方案介紹
根據
KTV的常見需求和環境特點，該方案中采用AC+AP的無線解決方案，設備配備如下：
1、網絡出口：
采用1臺艾泰千兆路由器HiPER 4240G，可滿足200-300個內網終端的網絡數據轉發。
2、無線控制器AC：
采用1臺艾泰科技最新推出的WX100，可同時管理64個AP，可實現統一管理。
3、中心交換機：
采用1臺艾泰千兆光口交換機SG3124F，可支持VLAN、端口鏡像等管理功能。
4、邊緣交換機：
采用5臺艾泰PoE供電交換機S1088P，可支持8口供電，支持802.3af/at供電標準。
5、無線接入點AP：
每個包間部署1臺艾泰入墻式AP（WA500N），等待區可部署1臺艾泰吸頂式AP（WA2000N），艾泰入墻式AP與吸頂式AP均可支持PoE受電，不僅美觀大方，還極大的節省供電布線的工程量。
