一、防雷技術簡介

　　機房內集中了大量的微電子設備,而這些設備內部結構高度集成化(VLSI芯片),從而造成設備耐過電壓、過電流的水平下降，對雷電（包括感應雷及操作過電壓）浪涌的承受能力下降。感應雷侵入機房及計算機網絡系統的途徑主要有四個方面：交流電源380V、220V電源線引入；信號傳輸通道引入；地電位反擊以及空間雷閃電磁脈沖（LEMP）等。為了確保機房設備及電腦網絡系統穩定可靠運行，以及保證機房工作人員有一個安全的工作環境，根據我國及國際有關規定，對本機房提出以下防雷方案。

　　1．供配電系統防雷

　　電源系統防雷措施

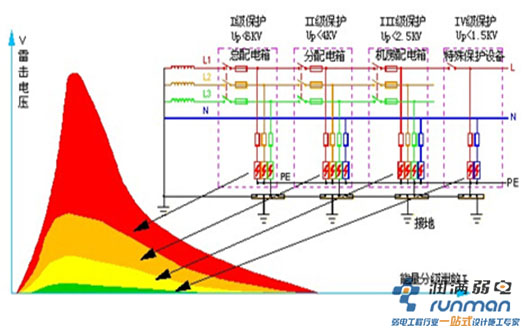

　　根據國際標準IEC1312-2規定，電源系統必須采用不少于三級的分流限壓措施。在合理的避雷器和設備的配置下，只有三級防雷才能保證設備上的殘壓小于電源設備耐壓試驗值。

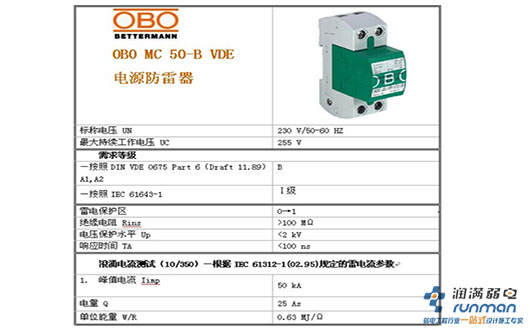

　　1）機房電源總開關加裝OBOMC50B50KA/10/350us電源避雷器作為電源第一級保護。

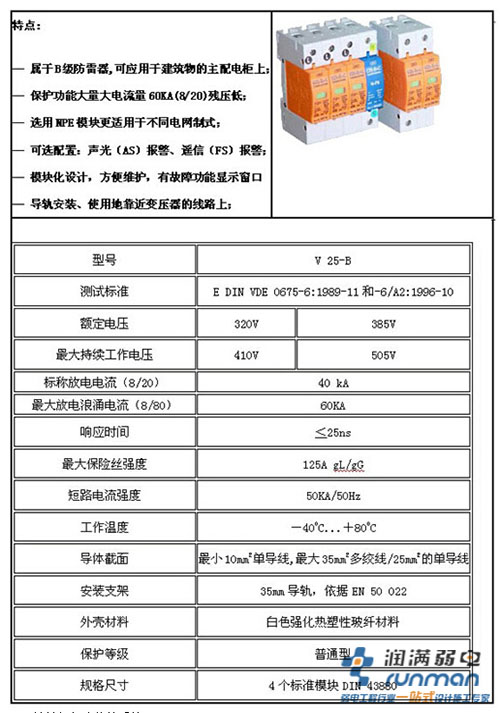

　　2）UPS進線端加裝OBOV25-B/460KA/8/20us三相四模塊電源避雷器作為電源第二級保護。

　　3）服務器、交換機柜加裝防雷插座（5KA），達到第三級防護。

　　二、計算機機房接地系統

　　在計算機機房的建設中，一個良好的接地系統，是機房建設質量的關鍵問題之一，它主要有兩個目的：

　　1．機房建立接地系統是為了設備和人身的安全。

　　2．機房建立接地系統是計算機設備穩定、可靠工作的需要。

　　從防雷的要求看，均壓才能避免反擊，而均壓又要求多點接地。從防干擾的要求應該是單點接地，所以只有做好機房的等電位連接，并通過單點連接到綜合地網上，才能使上述兩項矛盾的要求兼而顧之。

　　在機房按下述方案構成等電位網。

　　2.1 機房及配電室的防靜電地板下面用4×40mm紫銅排做成1200×1200mm縱橫網格狀信號基準等電位網。

　　2.2 所有設備的“安全保護接地”以及供電電源“交流工作接地”、計算機的“直流信號地”、避雷器的“防雷地”、防靜電地板支架、機房內的所有金屬構筑物全部連接到等電位網上。

　　2.3 將機房及其他功能用房的所有單相三孔插座接“地”孔全部連到等電位網上。

　　2.4 將機房設備外殼全部連到等電位網上。

　　2.5 用50mm2多芯銅線橡皮電纜將等電位網引到大樓建筑地網（或土建預留出的結構主鋼筋上），形成機房設備“單點接地”的實際效果，既可防止獨立“直流地網”遭雷電地電位反擊而損壞機房電子設備；又可發揮抗干擾的作用。并通過專用儀表測試，其接地電阻小于或等于1歐姆。
